3PE防腐热熔胶，又名：共聚聚烯烃底胶，聚乙烯防腐层胶粘剂。

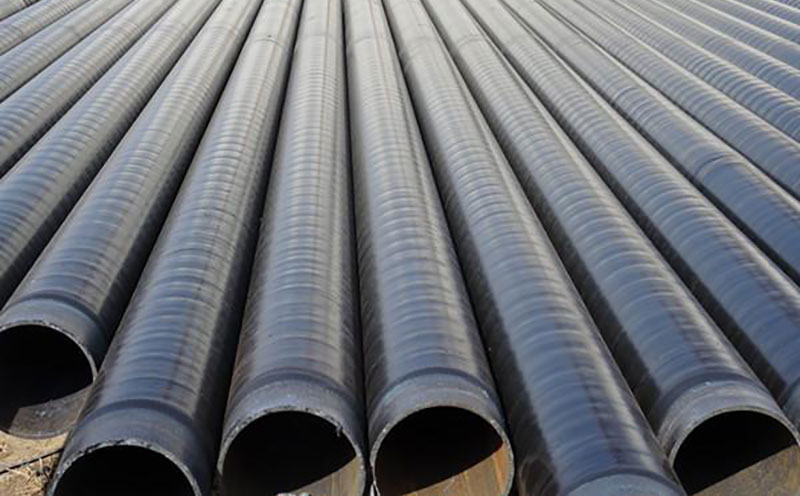

我公司遵循GB/T 23257标准生产的 3PE防腐热熔胶，系马来酸酐接枝聚烯烃共聚物，其活性基团能和环氧树脂形成化学键结合，并能和钢基材形成极性的分子间力结合，其聚烯烃主链和聚乙烯层形成均相熔融结合，因此形成极高的粘接强度。为2006年国内新技术工艺，是目前国内外选用聚乙烯塑料树脂对为油气、化工、城建等行业中埋地钢质输油、输气、给排水管道做三层结构聚乙烯防腐层的中间胶粘剂。也可用于二层结构聚乙烯防腐层底胶，为他用途钢材聚乙烯涂层结构中增加附着力。3PE防腐热熔胶机械性能和耐腐蚀性能优异、质量稳定，与多种塑料树脂、环氧粉末涂料或钢表面相匹配，不分层。
共聚聚烯烃底胶自投放市场近二十年来，深得广大用户好评，并为多项优质工程奠定下坚实的基础。成为优选油气管道3PE防腐热熔胶厂家。
产品特点：
1、高的兼容性和接合力
2、电绝缘、抗蠕变性能良好
3、热塑性好，易加工
4、不开叉、不断带、不粘膜、成型快
性能指标：
|
项目名称 |
单 位 |
标准值 |
实测值 |
|
|
外观 |
∕ |
颗粒均匀 |
光亮透明的均匀颗粒 |
|
|
密度 |
g/cm³ |
0.92～0.95 |
0.937 |
|
|
熔体指数（190℃，2.16kg） |
g/10min |
≥0.7 |
2.25 |
|
|
维卡软化点 |
℃ |
≥90 |
109 |
|
|
脆化温度 |
℃ |
≤-50 |
＜-50 |
|
|
拉伸强度 |
MPa |
≥17 |
26 |
|
|
断裂伸长率 |
% |
≥600 |
780 |
|
|
体积电阻率 |
Ω·m |
≥1.0×1013 |
4.2×1013 |
|
|
电气强度 |
Mv/m |
≥25 |
32 |
|
|
剥离强度 |
25℃ |
N/cm |
≥100 |
≥155 |
|
50℃ |
N/cm |
≥70 |
≥155 |
|
供货信息：

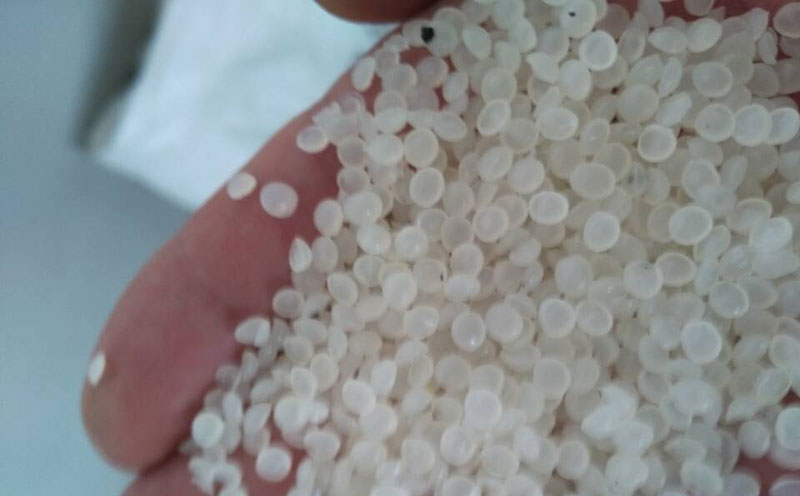

外观：光亮透明、均匀颗粒状
包装：纸塑复合防潮袋
净重：25kg/袋
可按用户需求进行
使用说明：

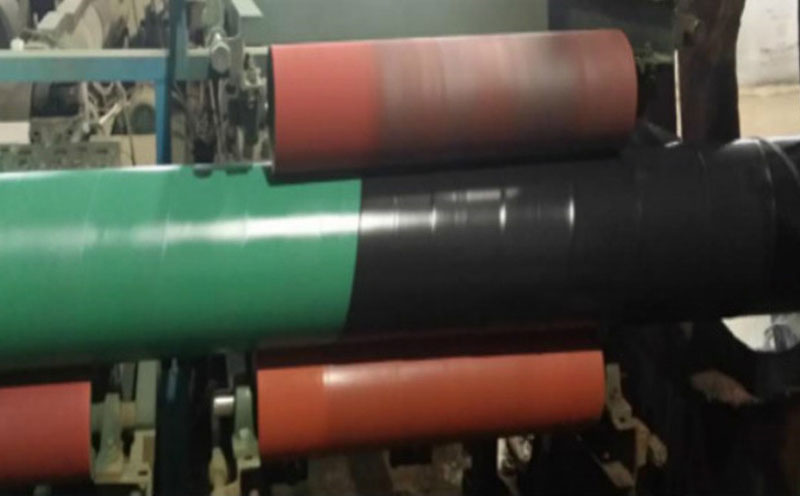

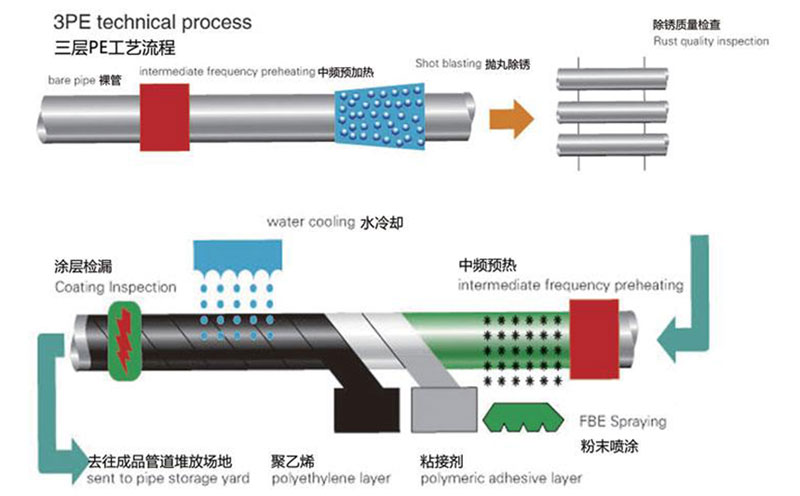

1、产品适用于二层 、三层结构聚乙烯防腐的挤出缠绕工艺和挤出包覆工艺。
2、产品挤出加工推荐参数：
温度：加料段150℃～170℃；机头190℃～200℃；压缩段170℃～180℃；适配器200℃～230℃；均化段180℃～200℃；口模190℃～230℃。
挤出机螺杆转速：应根据挤出机的螺杆结构、螺杆长径比、口模系数、熔膜延伸长度（口模与钢管距离）、配套设备、加工速度等条件设定和调整。
3、产品用于二层结构防腐时，推荐钢管加热温度在200℃～230℃间调整。
4、产品用于三层结构防腐时，钢管加热温度应根据配套环氧粉末的凝胶化时间确定。推荐钢管加热温度在150℃～200℃间调整。
运输存储：
1、防潮、防油污、防酸碱。
2、在运输或存储中要掩盖，防阳光暴晒。
3、应在阴凉，温度5～30℃，相对湿度＜75%的库房中存放，并远离热源与明火。
4、保质期限12个月。
