聚乙烯胶粘带气泡问题可能是胶带施工中遇到的常见的问题了，在行业施工规范中临时性起泡现象是允许出现的，SY/T0414-2007标准对起泡有解释进行回复，如果是永久性起泡则要进行原因分析和处理。
胶粘剂流动性和内聚力差，低温下胶层易硬化，无法填充表面微孔，或者胶带胶粘剂厚度不一致，局部粘附力不足。
聚乙烯胶带的低质量聚乙烯基膜透气性不足，气体无法排出，基膜延展性差也会导致拉伸时变形不均，易产生内部应力产生气泡。
要进行施工的基材表面残留油污、水分、锈迹或灰尘，会降低胶带粘合力，施工后容易形成隔离层，阻碍胶带与基材的紧密贴合，气泡多集中在焊缝、凹坑或喷砂不彻底区域。表面粗糙度不够过于光滑的表面也会影响胶水浸润，施工后易产生气泡。

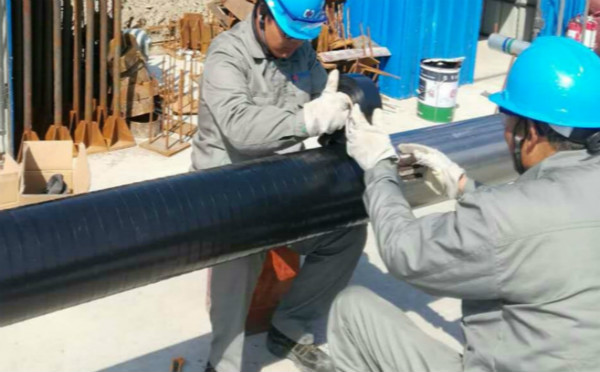

聚乙烯防腐带进行施工时缠绕张力不足，胶带未充分拉伸，胶带与基材贴合不紧密导致空气滞留。搭接不均匀、搭接宽度不够或操作速度过快，局部未压实，也会导致空气未及时排出，被包裹在胶带层间。
胶带储存时长期高温（>40°C）或受潮导致胶粘剂性能下降。施工时低温胶水黏性下降，难以充分湿润基材，导致贴合不良，施工后环境温度骤升，也会使胶层内气体膨胀。
施工环境湿度过高也会导致基材表面或胶带吸附水汽，水分被包裹在胶带内，蒸发后形成气泡。
施工前基材表面彻底去除油污、灰尘和锈迹等杂物，需彻底除锈至St2级或更高。确保表面粗糙度50-75μm，增大粘附面积。
聚乙烯胶带缠绕过程控制均匀张力，避免过度拉伸；均匀缠绕速度，边缠绕边用压辊或手掌压实，排出空气；胶带搭接宽度≥50%，确保压实密封。
施工适宜温度10-35°C，不要低于5℃，低温环境需要预热基材至15°C以上或选择低温型胶带。胶带储存温度5-30°C，开封后24小时内使用完毕。避免在雨天或湿度>85%的环境下施工，必要时搭建临时遮蔽设施。
小面积气泡可以用细针穿刺气泡，压平后补涂同款胶粘剂；大面积气泡则需要切除气泡区域，重新处理基材后缠绕胶带并搭接边缘。
气泡问题多源于施工细节把控不足，通过规范操作流程、严格表面处理、控制环境条件和选用优质材料，可有效避免。若已出现气泡，需及时修补以防止水分渗入，影响防腐或防护效果。
