聚丙烯胶粘带,网状纤维聚丙烯防腐胶粘带生产厂家-全民塑胶

产品详情

[PRODUCT DETAILS]

首页 >> 聚烯烃防腐胶带 >> 聚丙烯胶粘带

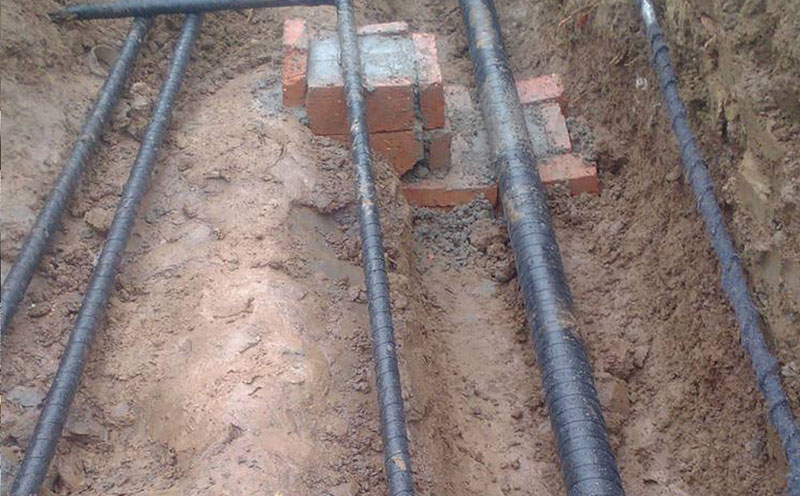

网状聚丙烯增强纤维防腐胶粘带用于石油、天燃气、煤气、化工和城建埋地钢质管道和钢质储存罐体外防腐蚀保护和修复

聚丙烯胶粘带

聚丙烯胶粘带,又名:网状纤维聚丙烯防腐胶粘带,是聚烯烃防腐胶粘带的涵盖产品,她是一种无污染、无危害的环保型聚烯烃胶粘带。

网状纤维聚丙烯防腐胶粘带,我公司2002年引进国外先进流程工艺,参照当时国内的防腐胶带技术标准SY/T 0414-1998性能要求,选用独特的改性聚丙烯网状增强编织纤维土工布做基材,用高粘性丁基橡胶和聚异丁烯改性沥青做做胶层,通过热复合技术试制成功。近二十年来在石油、天燃气、煤气、化工和城建等行业的新设地埋钢质管道和钢质储存罐体外防腐蚀保护和老旧防腐层修复工程中的柔性防腐材料做保护得到了广泛应用。成为国内网状纤维聚丙烯胶粘带实力生产厂家。

产品施工验收标准执行:SY/T0414-2017



产品特点:

1、基材的网状增强纤维结构,达到了耐拉伸、耐压痕和抵抗由土壤应力产生的蠕变破坏效果,还具有独特的抗曲服、抗磨损、抗冲击能力。

2、高粘性的厚胶层与钢管表层的粘性极强,对聚丙烯胶粘带自身搭接粘合比较牢固,对螺旋管焊缝处不会出现空隙,确保水和水蒸汽不渗透于管道表面。

3、独特的选料和先进的工艺,保证了网状纤维聚丙烯防腐胶粘带优异的耐老化、耐腐蚀和抗电击性能。

4、柔韧的基材、厚厚的胶层,使得该产品操作灵活,单层施工一次成型。提高了工效,节省了综合成本。

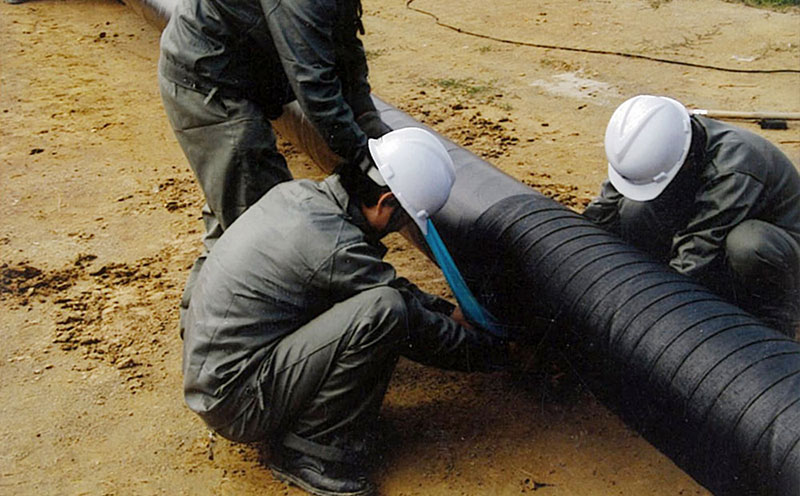

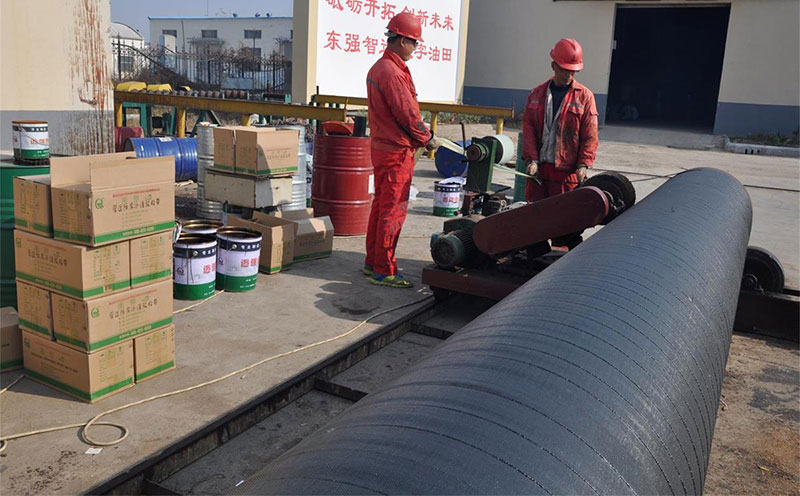

5、使用简便,现场手工、工厂机械绕带均可。



产品性能:

基材厚度: 0.30~0.60mm

胶层厚度: 0.70~1.20mm

产品厚度: 1.00~1.80mm

基材拉伸强度: ≥60Mpa

对背材剥离强度: ≥40N/cm

对底漆钢剥离: ≥50N/cm

绝缘电压: ≥15KV

体积电阻率: >1×10¹²

吸水率: <0.35%

水蒸汽渗透率24h: <0.45 mg/cm²

适用管径:25mm ~ 2200mm



供应信息:

1、基材颜色:黑色

2、胶带宽度:50~300mm

3、胶卷长度:15~120m

4、卷芯尺寸:38mm、76mm 纸芯或硬纸塑料卷芯

5、包装:纸箱 m²

6、可根据客户需要定制加工



使用方法:

A. 施工温度:-5~+50℃;禁止雨、雪、雾天风湿度>85%情况下和沙较大环境下露天施工。

B. 选用聚丙烯胶粘带做防腐蚀层时

1、防腐表面处理:除锈、除焊渣、除毛刺、清油污和杂物,并保持清洁干燥。符合GB/T 8923要求,手工除锈应达St3级,机械除锈应达到Sa2.5级。

2、涂底漆:使用时远离火源,搅拌均匀后用干净毛刷、滚刷或其他机械方法均匀涂敷。

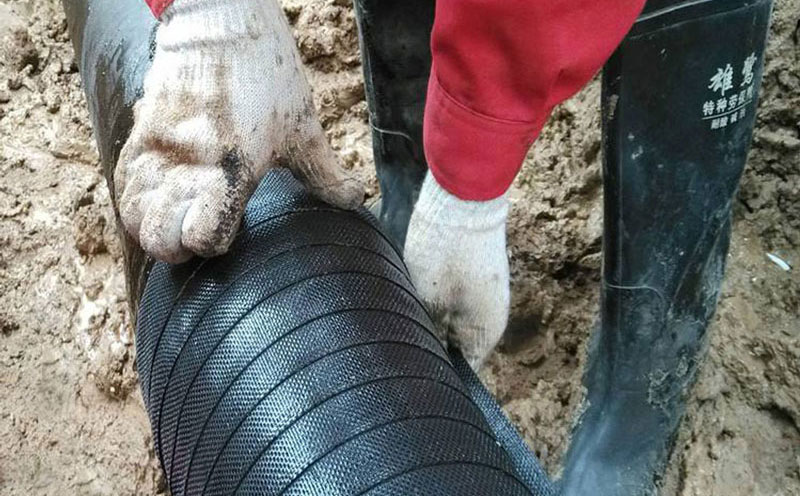

3、底漆涂刷5-10分钟络有表干后即可缠带。施工过程中要增大聚丙烯防腐胶带与防腐面的平衡涨力,达到紧贴于作业面,实现包平无空隙、无皱折效果。

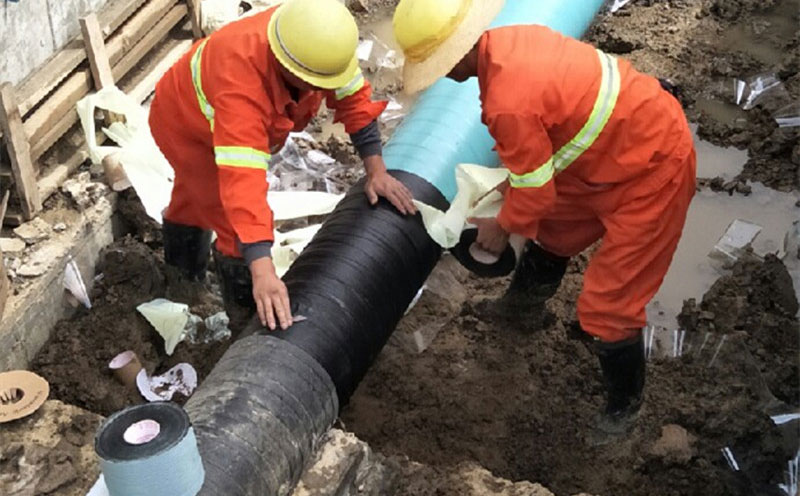

C. 选用聚丙烯胶粘带做抗机械应力保护层时可无需底漆,以轴向搭接带宽度≥50%绕缠,两端包覆柔性防腐层各≥50mm,绕带操作方法同上。



运输贮存:

1、防暴晒、防雨淋、防冻保温。

2、防止压坏变形,直立、叠高≤5层。

3、在受到-5℃以下暴冻时,需在20℃左右存放48小时,方可使用。

4、应在相对湿度<75%、温度5~30℃库房中存放,并远离热源与明火。

5、保质期限12个月。
