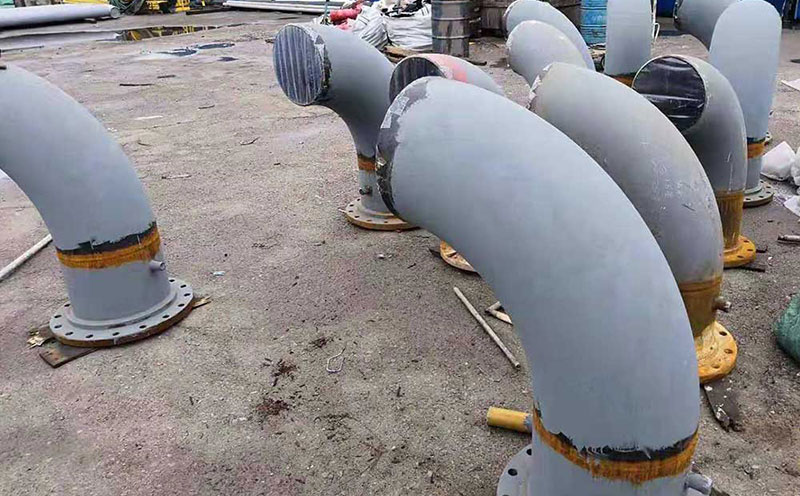

1、A、B混容,不含溶剂,无毒,厚涂层
2、耐腐蚀、粘接力、密封性优异
3、剪切强度高、硬度大,抗冲击
4、适应温度范围大,机械或人工涂敷,易操作
项目名称 | 单位 | 典型值 | |
A组份比重 | g/cm3 | 1.41 | |
B组份比重 | g/cm3 | 0.95 | |
固体体积 | % | 99.6 | |
固体重量 | % | 99.5 | |
混合比例(重量) | -- | 5:1 | |
干燥时间 | 表干 | h | 1 |
| 实干 |
| 3.5 |
涂层厚度一遍 | 微米 | 400 | |
理论用量 | Kg/㎡ | 1.5~1.8 | |
剥离强度 | MPa | 19.4 | |
吸水率 | % | 0.43 | |
附着力 | 级 | 1 | |
电气强度 | MV/m | 42 | |
体积电阻率 | Ω·m | 1.20x1013 |

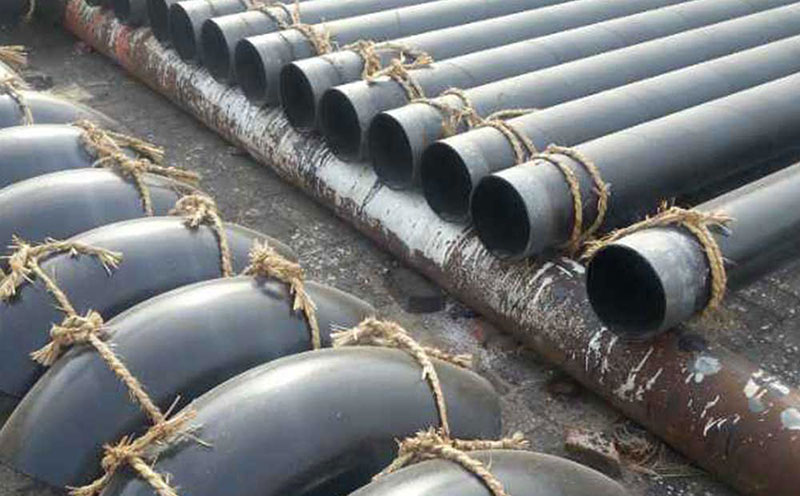

1、颜色:黑、灰
2、包装:大/小马蹄形桶
3、净重:25+5=30kg/组
1、表面处理:除焊渣、除毛刺、清油污、去杂物,并保持清洁干燥。除锈符合GB/T 8923要求,手工除锈达St3级,机械除锈达Sa2.5级。
2、取甲、乙组份无溶剂液态环氧涂料,按比例混合,进行充分搅拌,随后均匀涂刷于需防腐的作业面。(涂刷中防止出现漏涂、流挂等现象)
3、必须在通风良好条件下(-5~+50ºC)进行作业施工。
4、禁止雨、雪、雾天湿度超过85%情况下和风沙较大环境下,不加防护措施露天使用。
1、阴凉避光,远离明火与高温。
2、严禁倒置,叠高不得超过5层,防损伤包装,防包装渗漏。
3、在<35℃,相对湿度<75%的环境下存储。
4、保质期限12个月。
