压敏胶型热缩带,又名:热烤压敏带,是由丁基橡胶改性聚异丁烯压敏胶与辐射聚乙烯基材通过复合工艺制成的带状热缩防腐蚀保护材料。
压敏胶型热缩带基材为低压高密度聚乙烯,其强度高,抗机械应力损伤;胶层为自粘胶,具有自修复功能,可长期保持独特的粘弹性和冷流性,对钢质管道表面及环氧涂层或PE层均有很高的粘结性,与其表面形成连续紧密整体,达到很好的长效防腐蚀保护。压敏胶型热缩带主要用于石油、天然气、化工、城建等行业中在役钢质管道补口处修复防腐和保护,也可直接用于新建钢质管道的补口防腐。
我公司遵照GB/T 51241-2017和SY/T5918-2017技术标准规范生产的压敏胶型热缩带,分外护型和防腐型两种压敏热缩带。为保证工程质量的优质性,请广大客户按照设计要求来对应选择型号
1、机械稳定性高、阻止水蒸气和氧气渗透
2、施工能源消耗少、流水作业快、易操作
3、一周之内可自动闭合小于5mm的破损处
4、防腐可靠性高,使用寿命长
1、单一结构,即只安装压敏胶型热收缩带,主要用于在役管线补口防腐层修复;
2、复合结构,即无溶剂环氧底漆+压敏胶型热收缩带,采用干膜安装,并且将无溶剂环氧底漆厚度提高至400μm以上,其特点是使底漆具备防腐性能,提高补口防腐层的整体使用寿命,主要用于新建管线补口防腐;
3、双保险复合结构,粘弹体防腐胶带+压敏胶型热收缩带,这种结构可以起到非常好的防腐蚀保护作用,可用于补口防腐层修复和新建管线补口防腐。
项目名称/型号 |
防腐型 |
外护型 |
||||
|
厚度 |
mm |
1.20 |
1.30 |
||
|
密度 |
g/cm3 |
0.96 |
0.96 |
||
|
拉伸强度 |
Mpa |
22 |
22 |
||
|
断裂伸长率 |
% |
420 |
420 |
||
|
体积电阻率 |
Ω·m |
1.60×1013 |
1.60×1013 |
||
|
电气强度 |
MV/m |
30 |
30 |
||
|
耐环境应力开裂 (F50) |
h |
1100 |
1100 |
||
|
热水冲击225℃,4h |
- |
无裂纹、无流淌、无滴垂 |
无裂纹、无流淌、无滴垂 |
||
胶 |
厚度 |
mm |
1.50 |
1.30 |
||
|
软化点 |
℃ |
120 |
125 |
||
|
搭接剪切 |
23℃ |
Mpa |
0.36 |
0.25 |
|
|
|
85℃ |
Mpa |
0.10 |
0.08 |
|
|
滴垂130℃,48h |
- |
无滴垂 |
无滴垂 |
||
|
吸水率 |
% |
0.15 |
0.15 |
||
|
脆化温度 |
℃ |
-45 |
-45 |
||
安 |
剥 离 |
对钢 |
N/cm |
30 |
23 |
|
|
|
对PE层 |
N/cm |
29.5 |
22 |
|
|
|
对FBE层 |
N/cm |
30 |
23 |
|
|
抗冲击性 |
J |
15.5 |
15 |
||
|
胶层覆盖率 |
% |
99 |
99 |
||
|
阴极剥离 |
mm |
6.5 |
6.5 |
||
|
耐85℃水 |
对钢 |
- |
无起鼓、无剥离、膜下无水 |
无起鼓、无剥离、膜下无水 |
|
|
|
对防腐层 |
- |
无起鼓、无剥离、膜下无水 |
无起鼓、无剥离、膜下无水 |
|
运行温度 |
℃ |
85 |
85 |
1、颜色:黑
2、标准宽度:300~700mm
3、包装:纸箱
4、规格尺寸可根据客户要求定制加工
首先依据施工设计标准和产品实用性选择对应的型号,就对新设管段进行防腐补口,作业面为钢或环氧涂层时应选用防腐型压敏胶型热缩带;当管路处于修复,原防腐层沥青或PE,作业面为粘弹体材料,应选用外护型压敏胶型热缩带。
1、表面清理:将需作业部位表面和管体原防腐层需搭接表面的油污、油脂、泥土污物清净,清整至无毛刺、焊渣、飞溅物、焊瘤等缺陷。
2、除锈:符合GB/T 8923,手工除锈应达Sa3级,机械除锈应达到Sa2.5级。

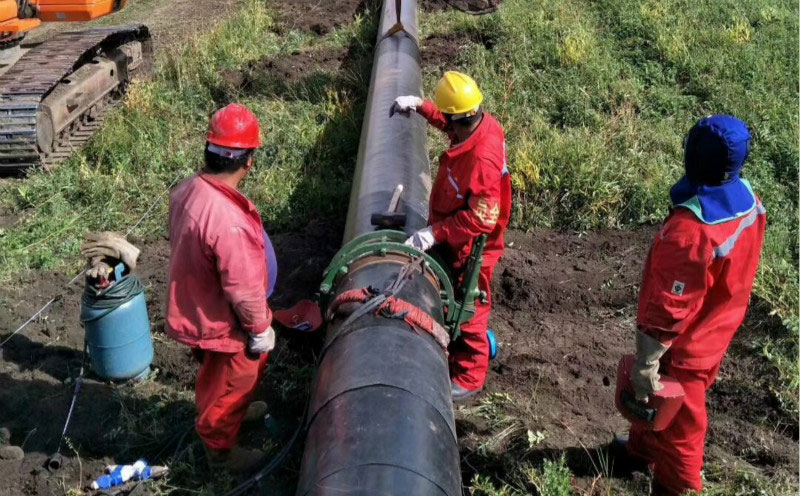

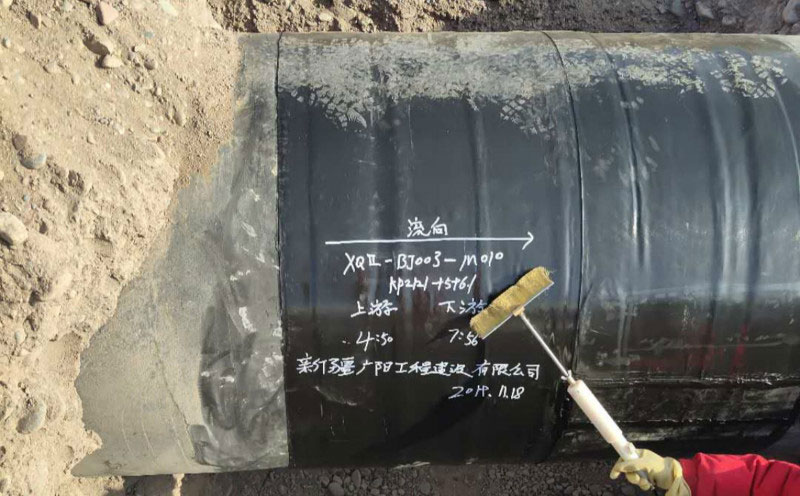

3、沿管径环绕热缩压敏带后,先将固定片通过加热,粘接在适应的压敏胶热收缩带接头部位,形成筒式状。随后移离需作业段,用火焰沿周向均匀加热,达到收缩。随之再沿径向分别向两侧加热,受热力作用收缩,内层热胶同时熔化包覆填充于作业表面,与管道防腐层形成紧密连续的防腐蚀保护体系。
4、依照产品安装温度要求调整火焰均匀加热,排出空气避免出现汽包和皱痕,在适合热收缩带相应温度下操作,发现套体两端有胶溢出为宜。
5、操作中出现的皱褶或气泡,及时用硅橡胶辊轮进行处理,达到整平压实。
6、禁止雨、雪、雾天湿度超过85%情况下和风沙较大环境下露天使用。
1、直立、防暴晒、防雨淋、防止压坏变形。
2、应在阴凉,温度5~30℃,相对湿度<75%的库房中存放,远离热源与明火。
3、保质期限12个月。
