1.聚乙烯胶粘带与钢管有足够的粘接力，剥离强度为18-30N/cm。可以有效阻止液体介质渗入钢管表面，埋地多年后仍能保持很高的粘接强度。
2. 聚乙烯胶粘带具有很好的断裂伸长率与延展性。在很宽的温度范围内能保持其柔韧性，常规产品的断裂伸长率为150-500%。聚乙烯胶粘带能在-34℃温度下缠绕，可在-40℃长期使用，其脆化温度为-70℃ 。
3. 聚乙烯胶粘带具有很高的强度，其抗拉强度为20MPa以上。能够抵抗管道装卸时的一般机械力和埋地后抗土壤的应力作用。由于其表面光滑，埋地后当管子与土壤发生位移时不会产品防腐层的位移与脱层。
4. 聚乙烯胶粘带防腐层具有良好的抗阴极剥离性能。聚烯烃胶粘带管道具有可靠的保护电位及稳定的保护电流。
5. 聚乙烯胶粘带有很高的电绝缘性和低的吸水性及水气渗透率。其吸水率为小于0.02%,其电击穿强度为大于40kv/mm。

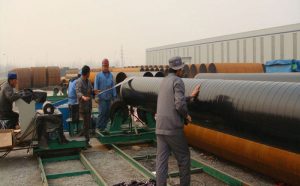

目前国产的丁基橡胶-聚乙烯复合型聚乙烯胶粘带，采用与国外相同工艺技术通过共挤压延方法制造而成。产品性能达到国际同类产品水平，质量指标符合美国AWWA C214 与国家SY/T0414的标准要求。其中宁波安达的IDEAL复合型聚乙烯胶粘带，在2005年被中国石油天然气集团公司防腐保温专委会评为中石油工程建设的防腐优质产品，产品性能与国外品牌 相同。
